可再生原料比例
★ 30-50% ★★ 50-65% ★★★ 65-80% ★★★★ 80-100%
★ 30-50% ★★ 50-65% ★★★ 65-80% ★★★★ 80-100%

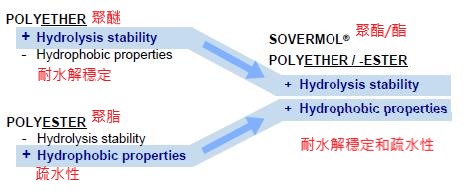

產品 多元醇 |
類型 |
官能度 |
中位羥值 |
中位羥當量 |
黏度中間值 Mpa.S(25℃) |
應用/性質 |
TDS 下載 |
Sovermol 45 |
支化聚醚 |
4.0 |
570 |
98 |
3000 |
用於地坪塗料(通常配合Sovermol 750)、黏合劑和模具製造的多元醇 。 - 提高玻璃化轉變溫度 Tg - 交聯密度高;硬彈性 - 提高耐化學性 |
|
Sovermol 100 |
支化聚醚 |
3.0 |
880 |
64 |
6000 |
用於地坪塗料(通常配合Sovermol 750)、黏合劑和模具製造的多元醇 。 - 提高玻璃化轉變溫度 Tg - 交聯密度高;硬脆性 - 提高耐化學性;EU 2007/19/EC 註冊原材料 |
|
Sovermol 320 ★★★★ |
支化聚酯 |
2.8 |
310 |
180 |
1000 |
- EU-Directive 2002/72/EG 2007/19/EC 註冊原材料 - 邵氏硬度高 (D~80) - 機械性能好 - 飲用水體系用 |
|
Sovermol 650 NS ★★★★ |
二/三元醇 |
2.2 |
190 |
295 |
3900 |
用於溶劑型油墨的多元醇 - 抗撕裂強度高 - 中等邵氏硬度 (D~34) |
|
Sovermol 750 ★★★★ |
支化聚醚/酯 |
3.0 |
315 |
178 |
1100 (20℃) |
用於耐候性塗料和地坪的多元醇 - 邵氏硬度高 (D ~ 80) - 疏水性和水解穩定性好 - 高皂解穩定性 - 極高Tg的多元醇 - 耐熱性和耐化學性優異 |
|
Sovermol 760 ★★★★ |
支化聚醚/酯 |
3.5 |
390 |
145 |
2300 |
用於耐候性塗料和地坪的多元醇 - 邵氏硬度高 (D ~ 90) - 疏水性和水解穩定性好 - 高皂解穩定性 - 極高Tg的多元醇 - 耐熱性和耐化學性優異 |
|
Sovermol 805 ★★★ |
支化聚醚/酯 |
3.5 |
170 |
330 |
3500 |
通用多元醇 - 抗衝擊性好 - 邵氏硬度(D~70) |
|
Sovermol 810 ★★★ |
支化聚醚/酯 |
3.3 |
230 |
244 |
900 |
用於灌封體系的多元醇 - 水解穩定性高 - 熟疏水性和低粘度 - 可以用於高填料體系 |
|
Sovermol 815 ★★★★ |
支化聚醚/酯 |
3.5 |
215 |
260 |
1600 |
低粘度通用多元醇 - 顏料色漿用粘結料 - 抗開裂地坪 - 耐化學性好 - 疏水性和彈性恢復性好 |
|
Sovermol 818 ★★★★ |
油脂化學聚酯 |
2.6 |
236 |
238 |
750 |
低粘度通用多元醇 - 優異的疏水性和低溫0°C柔韌性 - 自流平性好 - 黏接性能好 |
|
Sovermol 819 ★★★★ |
油脂化學聚酯 |
2.6 |
240 |
234 |
850 |
低粘度通用多元醇 - 疏水性極好 - 自流平性和粘接性能好 - EU-Directive 2002/72/EG 2007/19/EC 註冊原材料 |
|
Sovermol 860 ★★★★ |
脂肪族多元醇 |
2.5 |
210 |
270 |
530 (20℃) |
- 延長凝膠時間 - 反應性稀釋劑 - 疏水性和金屬基材粘結性好 - 含環氧基團 (Ep-O = 0.3 to 1.4 %) |
|
Sovermol 908 ★★★★ |
脂肪族二醇 |
2.0 |
206 |
272 |
2300 |
- 抗開裂塗料 - 皂化穩定性好 - 硬彈性和疏水性 |
|
Sovermol 1005 |
輕度支化的脂肪族二醇 |
2.2 |
122 |
460 |
800 (20℃) |
疏水性和軟彈性 - 多元醇的增塑劑 - EU-Directive 2002/72/EG 2007/19/EC 註冊原材料 |
|
Sovermol 1006 |
聚酯二醇 |
2.0 |
60 |
935 |
8000 (20℃) |
用於無溶劑聚氨酯塗料(運動跑道)、彈性體和密封劑 - 水解穩定性高和軟彈性 |
|
Sovermol 1014 ★★★★ |
脂肪族三醇 |
2.5 |
160 |
350 |
700 |
- 軟彈性 - EU-Directive 2002/72/EG 2007/19/EC 註冊原材料 |
|
Sovermol 1052 |
線性聚醚 |
2.0 |
55 |
1020 |
325 |
和其它類Sovermol如805和815混用得到柔性好的塗料 - 親水性 |
- |
Sovermol 1055 ★★★★ |
脂肪酸酯 |
- |
環氧含量 4.6~5.0% |
EEW=333 |
15 (20℃) |
Non 非反應性稀釋劑 - 依照2004/42/EU不含VOC - 紫外光照穩定性高;多元醇和環氧樹脂的增塑劑 |
|
Sovermol 1058 ★★★★ |
脂肪酸酯 |
- |
- |
- |
5 |
Non 非反應性稀釋劑 - 依照2004/42/EU不含VOC - 紫外光照穩定性高;多元醇的增塑劑 |
|
Sovermol 1083 ★★★ |
支化聚醚/酯 |
3.3 |
170 |
330 |
2100 |
通用型多元醇 - 優異的抗衝擊性 - 邵氏硬度 (D~60) |
- |
Sovermol 1092 ★★★ |
支化聚醚/酯 |
2.8 |
283 |
198 |
800 |
用於高性能塗料、膩子和粘合劑的多元醇 - 低粘度和硬彈性 - 優異的疏水性和自流平性 - 硬度接近環氧體系 |
|
Sovermol 1095 ★★★ |
支化聚醚/酯 |
3.3 |
235 |
240 |
2000 |
- 硬彈性 - 硬度接近環氧體系 |
|
Sovermol 1102 ★★★★ |
輕微支化聚醚/酯 |
2.1 |
230 |
245 |
400 (20℃) |
通用共用多元醇 - 延長凝膠時間 - 反應性稀釋劑 - 疏水性和紫外光照穩定性高 - 軟彈性 |
|
Sovermol 1106 |
支化聚醚/酯 |
- |
245 |
229 |
115 |
高反應性多元醇 - 邵氏硬度高 (D~80) - 極短的凝膠時間 - 可用作內部催化劑 |
|
Sovermol 1111 |
支化聚醚/酯 |
3.0 |
160 |
350 |
500 |
粘合劑用的多元醇 - 延長凝膠時間及疏水性 - 低粘度和軟彈性 |
- |
